Fundamentos y Aplicaciones del Radar de Apertura Sintética (SAR): Una Perspectiva Técnica
La observación de la Tierra ha evolucionado significativamente con la implementación del Radar de Apertura Sintética (SAR).
A diferencia de los sistemas de teledetección óptica, el SAR es un sensor activo que opera en el espectro de las microondas, lo que le permite obtener datos de alta resolución de la superficie terrestre de manera independiente a las condiciones de iluminación solar o los fenómenos atmosféricos.
SAR

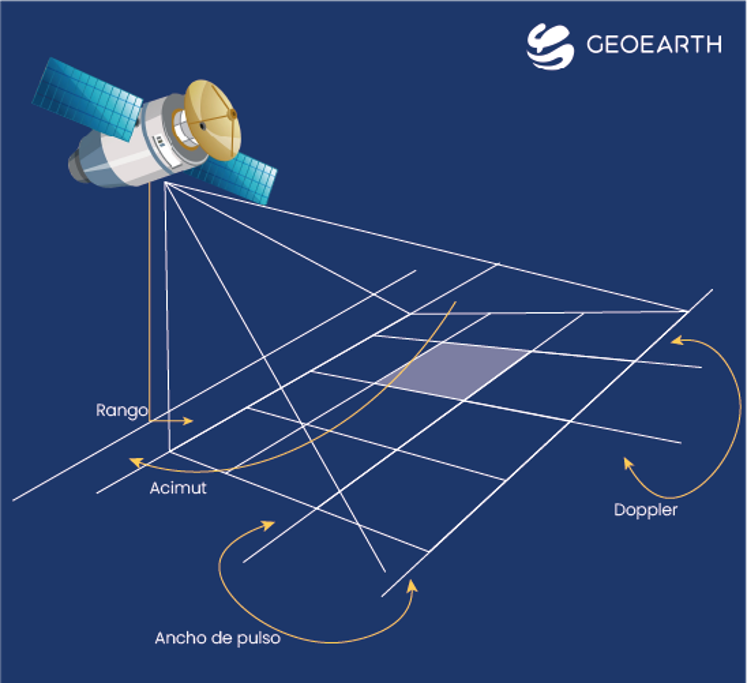

Principios Operativos: La Creación de la Apertura Sintética
El concepto fundamental del SAR reside en la simulación de una antena de grandes dimensiones a través del movimiento de la plataforma (satélite o aeronave). Mientras el sensor se desplaza, emite pulsos de microondas de forma continua y registra los ecos reflejados.
Mediante algoritmos complejos de procesamiento de señales, estas mediciones individuales se combinan para recrear virtualmente una antena mucho más larga que la física. Esto permite que el sistema logre una resolución espacial excepcionalmente fina, la cual, en sistemas de radar convencionales, requeriría antenas de kilómetros de longitud.Mediante algoritmos complejos de procesamiento de señales, estas mediciones individuales se combinan para recrear virtualmente una antena mucho más larga que la física. Esto permite que el sistema logre una resolución espacial excepcionalmente fina, la cual, en sistemas de radar convencionales, requeriría antenas de kilómetros de longitud.

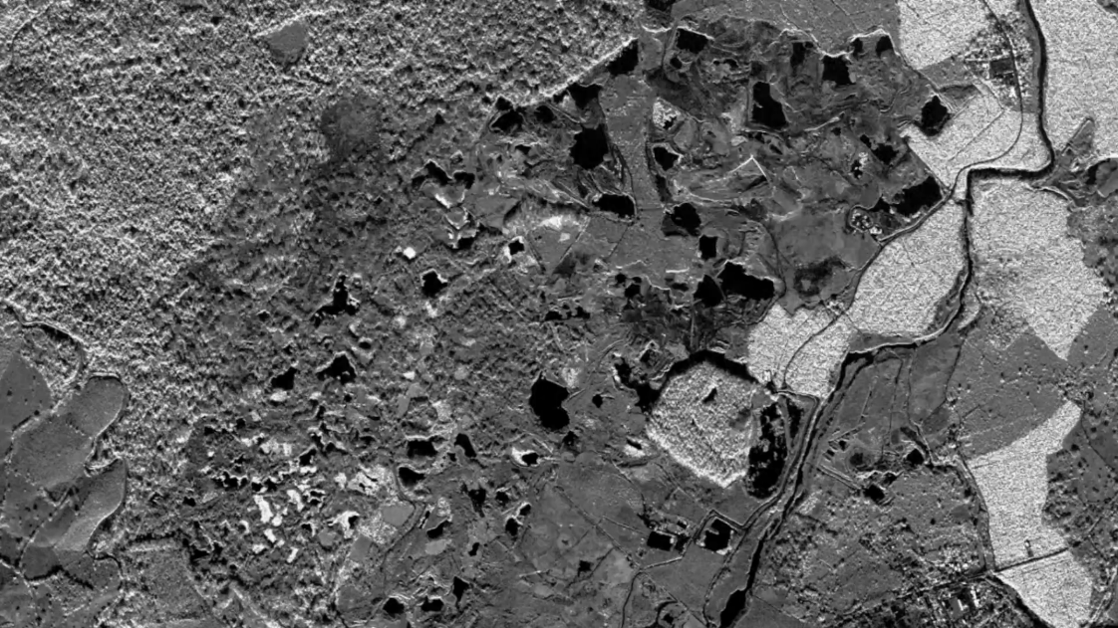

Imagen SAR
Características de la Señal y Retrodispersión
La interpretación de una imagen SAR difiere radicalmente de la fotografía convencional. La intensidad de cada píxel está determinada por la retrodispersión , la cual depende de diversos factores críticos:
Retrodispersión (Backscatter)
La retrodispersión (backscatter) es la porción de la señal de radar que regresa al sensor después de interactuar con la Tierra. La intensidad de esta señal (lo que vemos como brillo en la imagen) depende de tres factores técnicos:
Longitud de Onda (La capacidad de penetración)
La elección de la banda determina qué "capa" de la realidad estamos midiendo:
- Banda X (onda corta): Rebota en la parte superior (copas de árboles o techos). Útil para mapeo urbano de alta resolución.
- Banda C (onda media): El estándar global. Ofrece un equilibrio para monitoreo de desastres y humedad del suelo.
- Banda L (onda larga): Tiene una alta capacidad de penetración. Puede atravesar el dosel forestal para ver el suelo y es capaz de detectar estructuras bajo superficies de arena seca o hielo.

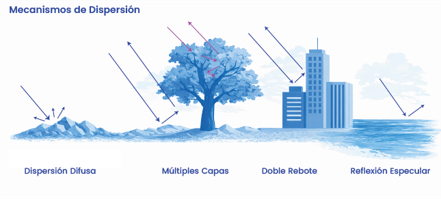

Mecanismos de Dispersión
La forma en que el terreno devuelve la energía define el tono de gris en la imagen:
- Dispersión Difusa:Ocurre en superficies rugosas (terreno accidentado, rocas). La señal se dispersa en todas direcciones y una parte regresa al sensor, generando tonos grises.
- Doble Rebote (Double-Bounce):Típico de áreas urbanas donde la señal rebota en el suelo y luego en una pared vertical. Esto devuelve casi toda la energía al satélite, creando puntos blancos intensos.
- Múltiples capas:En áreas de mucha vegetación u otros objetos con varias capas, se hace un escaneo interno de las capas, esto crea un reflejo más brillante.
- Reflexión Especular: Ocurre en superficies muy lisas (agua calma, carreteras). La señal rebota y se aleja del satélite; por eso, el agua se ve negra en el radar.
Tipos de Dispersión
Propiedades Dieléctricas (Contenido de Humedad)
La constante dieléctrica de un material influye en su capacidad para reflejar la energía del radar.
- El agua tiene una constante dieléctrica alta. Por ello, el suelo húmedo refleja mucha más energía que el suelo seco.
- Esto convierte al SAR en una herramienta excepcional para la hidrología, permitiendo detectar filtraciones de agua en taludes o inundaciones bajo densa vegetación donde un sensor óptico fallaría.

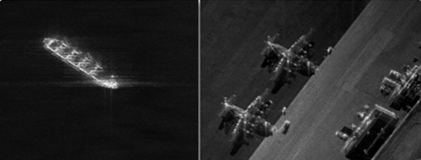

Imágenes SAR, Sandia National Laboratories
Aplicaciones Multisectoriales de Alta Precisión
A. Gestión de Desastres y Respuesta a EmergenciasAplicaciones Multisectoriales de Alta Precisión
Debido a su capacidad para penetrar nubes, humo y lluvia, el SAR es el sensor primario durante catástrofes naturales. Permite mapear inundaciones en tiempo real, detectar manchas de petróleo en el océano (independientemente del brillo solar) y evaluar daños estructurales tras terremotos o erupciones volcánicas, donde la visibilidad óptica suele estar comprometida.
B. Ingeniería Civil y Planificación Urbana
A través de la Interferometría (InSAR), es posible monitorear la estabilidad de infraestructuras críticas. Esta técnica identifica subsidencias de terreno o deformaciones en puentes, presas, minas y edificios con precisión milimétrica, permitiendo un mantenimiento predictivo basado en datos históricos y actuales.
C. Agricultura de Precisión y Silvicultura
El SAR permite evaluar la biomasa forestal y la salud de los cultivos. Al penetrar el dosel forestal, ayuda en la estimación del inventario de madera y en la detección de la deforestación ilegal. En agricultura, es fundamental para monitorear el contenido de humedad del suelo y el crecimiento de los cultivos, facilitando la optimización de recursos hídricos.
D. Monitoreo Marítimo y Oceánico
El radar es altamente efectivo para la vigilancia costera y marítima. Permite la detección de embarcaciones (incluso aquellas que desconectan sus sistemas de identificación), el seguimiento de icebergs para la seguridad de la navegación y el análisis de las corrientes oceánicas y el viento superficial.
E. Defensa y Seguridad Nacional
Gracias a su alta sensibilidad técnica, esta tecnología sobresale en la detección de cambios, facilitando la identificación inmediata, para monitoreo de fronteras, movimientos tácticos durante la noche o bajo cobertura nubosa, construcciones, la apertura de caminos ilegales o el registro de actividades sospechosas en áreas remotas y de difícil acceso, proporcionando así una ventaja táctica basada en información precisa y constante.
F. Geología y Arqueología
La capacidad de ciertas bandas de radar para penetrar materiales secos como arena o vegetación densa ha permitido el descubrimiento de antiguos cauces de ríos, fallas geológicas ocultas y sitios arqueológicos que permanecen invisibles para los sensores ópticos tradicionales.

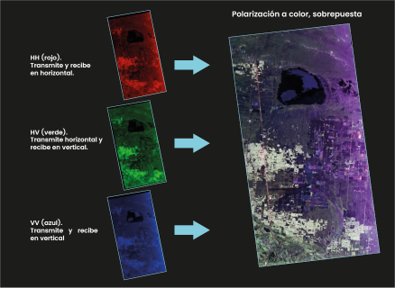

Ejemplo de Combinación de capas
Características de la Señal y Retrodispersión
La polarización se refiere a la orientación del plano de oscilación de las ondas electromagnéticas enviadas y recibidas por el satélite. Al controlar esta orientación, podemos filtrar qué tipo de estructuras queremos resaltar.
Los sistemas SAR suelen operar en cuatro combinaciones principales:
- HH (Horizontal-Horizontal):El satélite transmite y recibe en horizontal. Es altamente sensible a la rugosidad de la superficie y es ideal para el monitoreo de hielos y estructuras hechas por el hombre.
- VV (Vertical-Vertical):Transmite y recibe en vertical. Es la polarización estándar para aplicaciones oceanográficas, ya que detecta con precisión las variaciones en la superficie del agua y los vientos.
- HV o VH (Polarización Cruzada):Estas combinaciones son fundamentales para la silvicultura y agricultura, ya que la señal se "despolariza" al interactuar con el volumen de las hojas y ramas (dispersión de volumen), permitiendo medir la biomasa.
Sensores Multi-pol: Los satélites modernos pueden ser Quad-pol, capturando las cuatro combinaciones simultáneamente, lo que permite una caracterización completa de la superficie mediante el análisis polarimétrico.
Consideraciones Técnicas
Si bien el SAR ofrece una disponibilidad de datos del 100% (día/noche y todo clima), su interpretación técnica requiere personal altamente especializado. Fenómenos geométricos inherentes al radar, como el layover (desplazamiento de relieve) o el foreshortening (acortamiento de pendientes), deben ser corregidos mediante procesamiento digital para garantizar la precisión cartográfica de los datos obtenidos.
